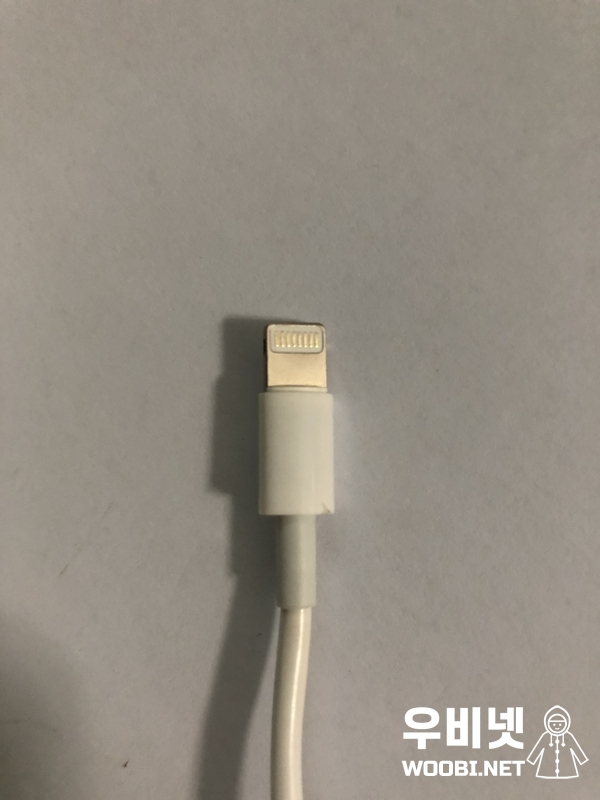

아이폰 8핀 케이블 수리

정품 케이블보다 길이가 긴 케이블이 필요해서
온라인에서 택배비 포함 5천 원에 2개 하는 것을 구입하였지만
길어야 2주 정도 쓰면 충전이 되지 않고 먹통이 되어 버린다.
분해를 해보고 싶어도 단자 부분이 일체형으로 되어 있는지
분해가 되지 않는다.
그냥 버리기에는 케이블이 아깝고 언제까지 새로 살 수도 없는 노릇이라
부품을 구입해서 수리해 보았다.

준비물: 인두기, 고장 난 케이블, 수리 부품

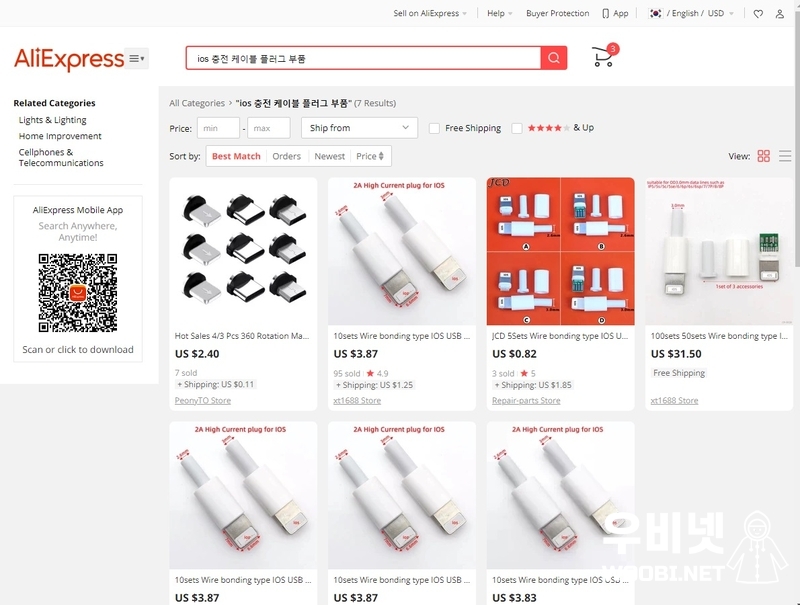

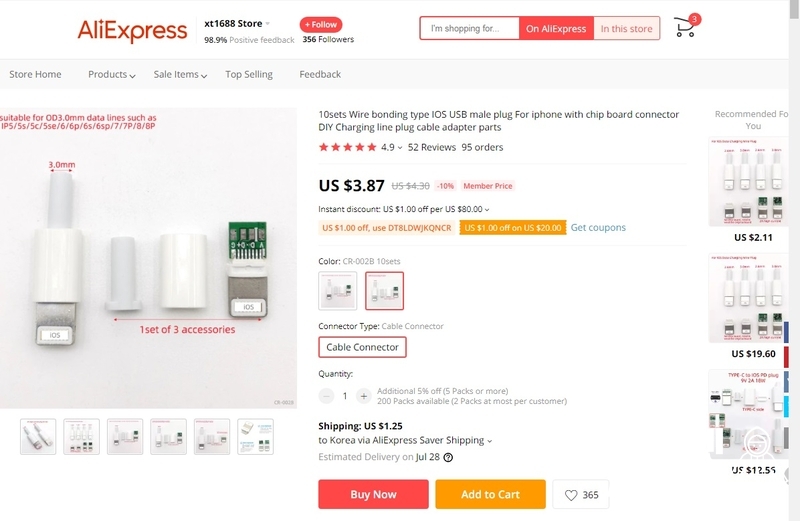

알리익스프레서에서
'ios 충전 케이블 플러그 부품'이라고 검색하면
쉽게 찾을 수 있고
10개 세트에 배송비 포함 7,500원 정도에 구입할 수 있다.

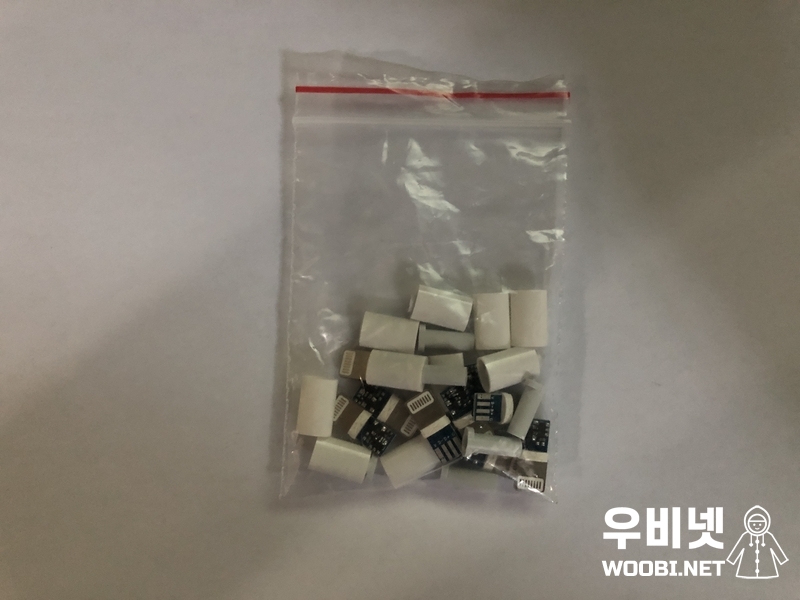

주문한지 1주일 만에 우체국 택배로 생각했던것 보다 일찍 도착하였다.

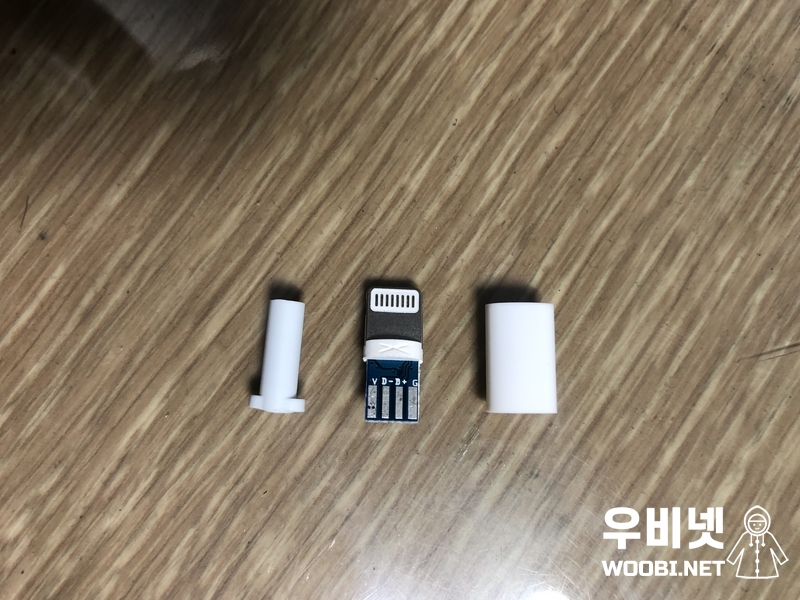

부품은 위와 같이 3개 한세트로 구성되어 있다.

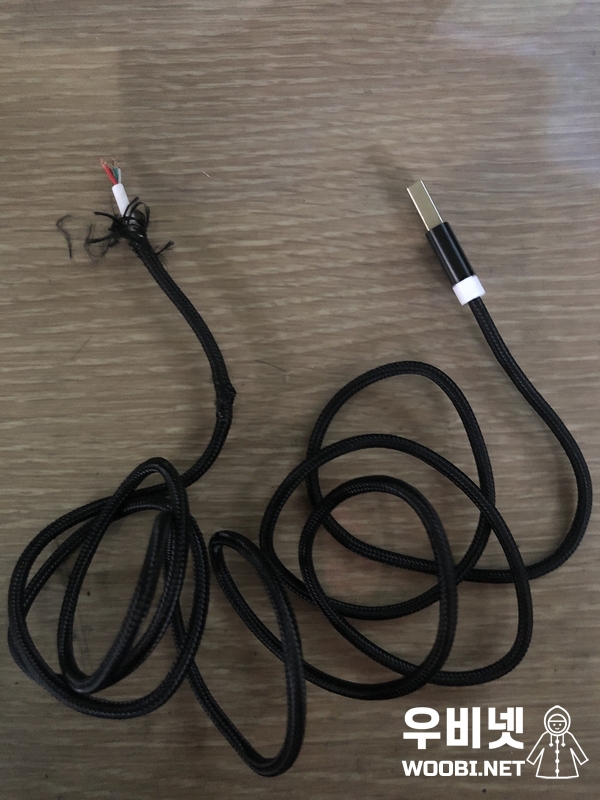

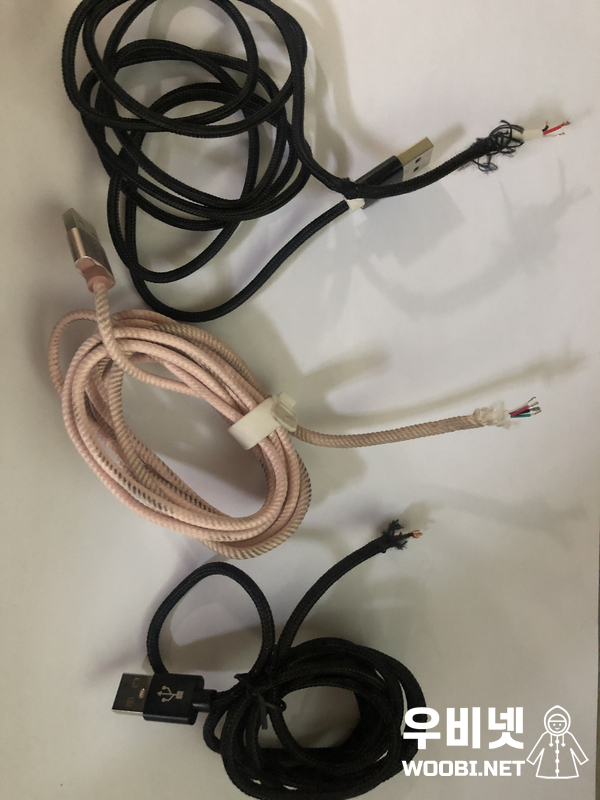

그동안 온라인에서 구입한 케이블들 ㅋㅋㅋㅋ
몇 개 더 있지만 다 버리고 3개만 남겨 두었다.

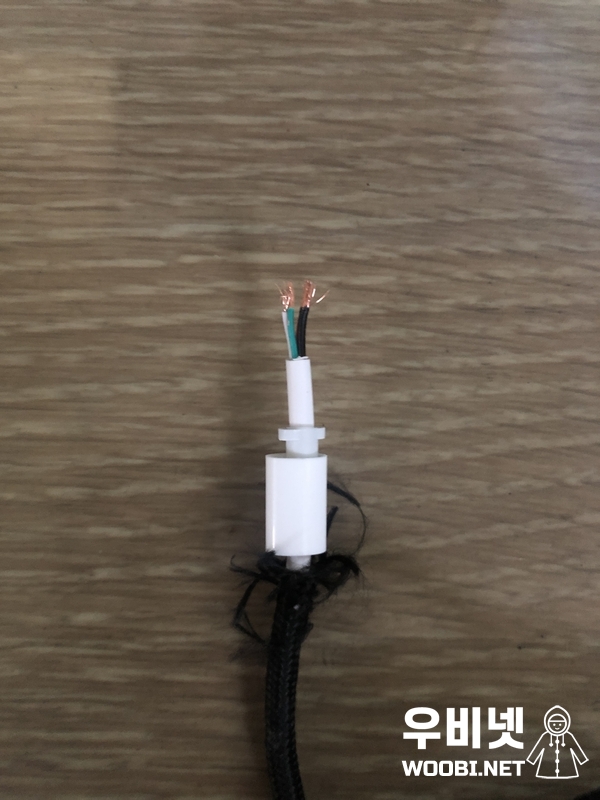

사진과 같이 미리 끼워 둔다.

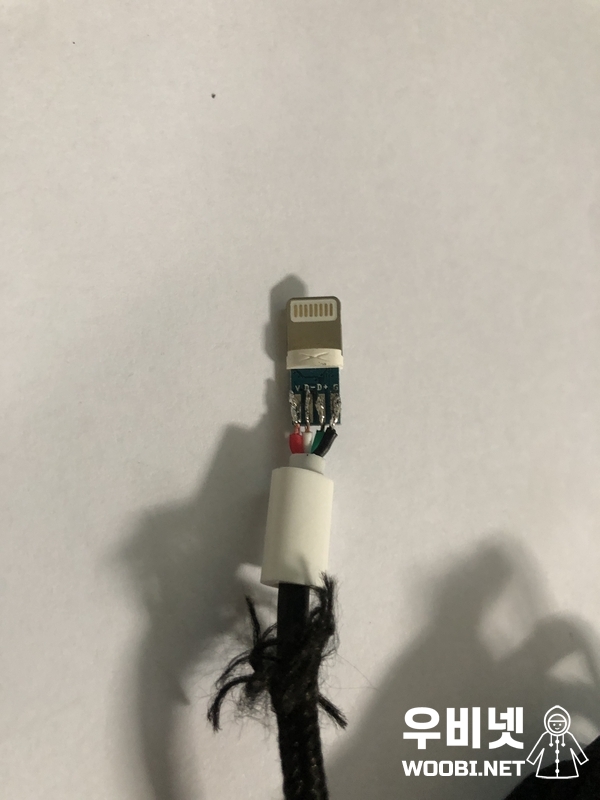

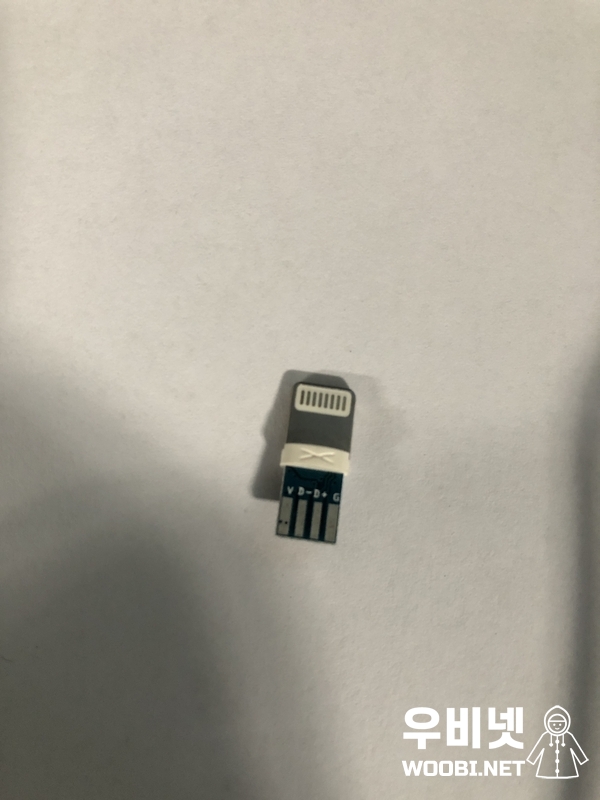

단자 부분을 잘 보면 작게
V D- D+ G 라고 적혀있는데
아래 사진과 같은 순서로 납땜 하면 된다.

납땜을 할 때에는 간격이 좁으니 서로 붙지 않게 하여야 한다.

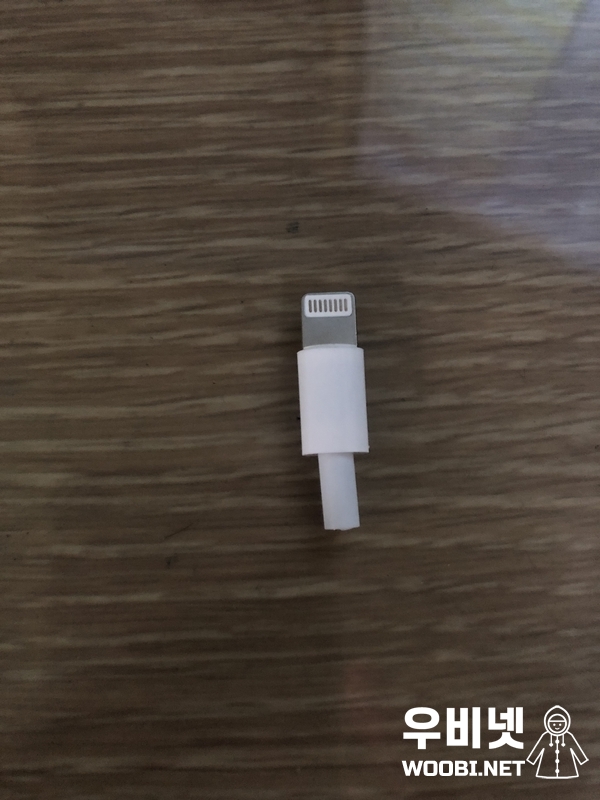

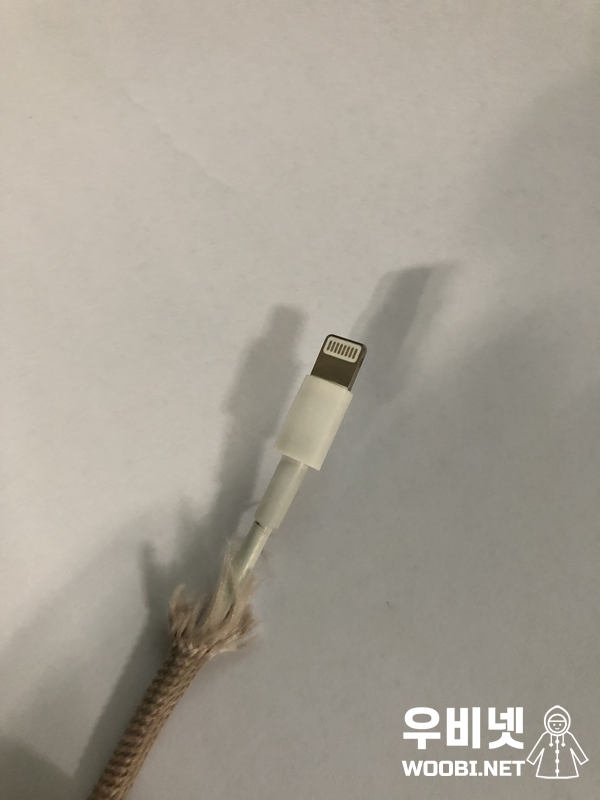

위 사진과 같이 커버를 위쪽으로 힘껏 올려주어 마무리한다.

컴퓨터에 연결하여 확인 결과 충전 및 데이터 통신 모두 잘 된다.

케이블이 잘 고장나는 이유를 찾아보니
고속 충전용 3V 이상의 어댑터를 사용하면
열이 많이 발생하고 열이 받은 상태에서
단자를 잡아 뺄 때 납땜이 떨어져서 충전이 안 된다고 한다.
